桁架機械手是一種建立在直角X，Y，Z三坐標系統基礎上，對工件進行工位調整，或?qū)崿F(xiàn)工件的軌跡運動等功能的全自動工業設備。其控制核心通過工業控制器（如：PLC，運動控制，單片機等）實現。通過控制器對各種輸入（各種傳感器，按鈕等）信號的分析處理，做出一定的邏輯判斷后，對各個輸出元件（繼電器，電機驅動器，指示燈等）下達執行命令，完成X，Y，Z三軸之間的聯合運動，以此實現一整套的全自動作業流程。

其特點：

1、高效--------其各軸以極高的速度直線運行，可用伺服電機快速響應；

2、穩定-------極小的重復性誤差，最高可達0.05mm；

3、高強度------7x24小時工作，不需要吃飯、睡覺、抽煙等；

4、高精度------定位精度可達0.02mm（基于制作成本原因，可根據使用工況適當放大定位精度）；

5、性價比高------相比關節機器人，其負載重量大，制作成本低，適合于“中國智造”基本國情；

6、操作簡單------基于直角坐標體系，其運動參數較為簡單。

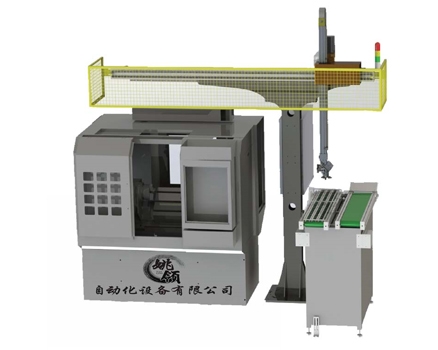

在工業自動化生產線上，工件經常需要在流水線與機床加工工位之間來回的搬運。目前在自動化流水線上實現機床上下料，廣泛采用的是通用的工業機器人機械手。雖然關節式工業機器人載荷大、精度高、動作可編程，但是價格昂貴，在從事搬運路徑比較簡單的工作站使用，對企業來說不劃算。而且國內好多都是代加工企業，規模不大，經濟實力薄弱，應用工業機器人替代人工實現自動化比較困難，為了解決這個問題，于是國內自動化設備廠家，才研發制造出桁架機械手，用于中小型加工企業，實現自動化。目前，桁架式機械手主要應用在，數控機床上下料，加工中心，自動化生產線等工作站。

桁架機械手的桁架包括若干龍門結構的支撐部，在支撐部上設有用于安裝機械手的橫梁，桁架式機械手為三個自由度機械手，桁架機械手包括安裝于橫梁上的水平運動組件及垂直安裝于水平運動組件上的垂直運動組件，垂直運動組件的底部連接有三爪夾持器，水平運動組件和垂直運動組件分別包括用于傳動的齒輪和齒條，齒輪和齒條設為相互嚙合的斜齒。

桁架機械手的空間運動是用三個相互垂直的直線運動來實現的。由于直線運動易于實現全閉環的位置控制，所以，桁架式機械手，有可能達到很高的位置精度(μm級)。為了實現一定的運動空間，桁架式機器人的結構尺寸要比其他類型的機器人的結構尺寸大得多。桁架式機械手的工作空間一般都是空間長方體。

桁架機械手結構簡單可靠，維護保養操作方便，投資成本低;精度較高，采用研磨精密齒輪和齒條傳動，增加了機械工作載荷、提高了運行穩定性，保證了精度。應用領域廣闊，不受工作環境的限制，成功替代人工，深受中小加工企業的青睞！
