我國柔性加工自動生產線的技術水平和檔次，較國外的差距還很明顯，國外采用桁架機械手輸送的柔件加工自動生產線較為普遍，而國內卻為數不多，而且多數來用國外公司設設計的生產線。

桁架機械手的結構與特點

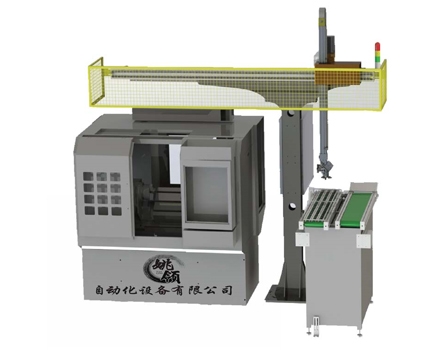

        桁架機械手由主體、驅動系統和控制系統三個基本部分組成。一般也稱直角坐標型機械手它的主體部分通常采用龍門式結構，由Y向橫梁與導軌、Z向滑枕、十字滑座、立柱、過渡連接板和基座等部分組成，Z向的直線運動皆為交流伺服電動機通過蝸輪減速器驅動齒輪與Y向橫梁、Z向滑枕上固定的齒條作滾動，驅動移動部件沿導軌快速運動。移動部件為質量較輕的十字滑座和Z向滑枕，滑枕采用由鋁合金拉制的型材。橫梁采用方鋼型材，在橫梁上安裝有導軌和齒條，通過滾輪與導軌接觸，整個機械手都在上面。

        由于桁架機械手輸送的速度快，加速度大，加減速時間短。當輸送較重的工件時，慣性大。因此，伺服驅動電機要有足夠的驅動和制動的能力，支撐元件也要具有足夠的剛性及強度。只有這樣，才能使伺服電動機滿足桁架機工機械手輸送的高響應、高剛度及高精度要求。

        在選擇合適伺服電動機的情況下，根據物料運動的距離和運行節拍，計算出伺服系統的位移和軌跡并對驅動器PID參數進行動態調整。桁架機械手根據接收到的位移、速度指令，經變化、放大并調整處理后，傳逃給運動單元，通過光纖傳感器對運行狀態進行實時檢測，在高速搬運過程中，運動部件在極短的時間內到達給定的速度，并能在高速行程中瞬間準停，通過高分辨絕對式編碼器的插補運算，控制機械誤差和測量誤差對運動精度的影響。

在選擇桁機械手要根據被輸送工件的質量，加工的節拍來選取。機械手的手臂，夾持方式，則根據被輸送工件的形狀、結構及機床夾具定夾方式來設計。

        機械手能夠借助可編程序來處理和執行任務。機械手主要由手臂、回轉裝置、運動部件和驅動部件組成。通過對工件外形或工件定位支撐點定位夾持工件。夾持定位模塊可根據產品質量和外形的大小采用系列化設設計。機械手的夾持定位模塊安裝方式相，針對不冋系列的工件，只需切換相應的夾持定位模塊即可，滿足快速切換的需要并民提升了桁架機械手的柔性化。
