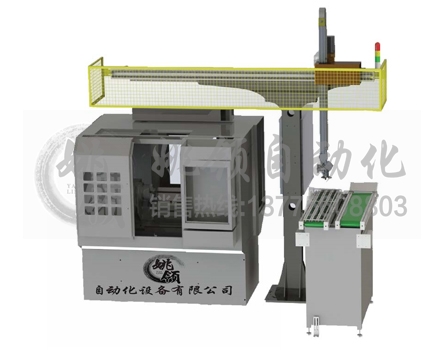

自動化桁架機械手是基于X，Y，Z直角三坐標系的一種全自動工業設備，可以調節工件的位置或?qū)崿F(xiàn)工件的軌跡運動。桁架機械手采用最新的PLC控制技術和伺服運動控制技術，使機械手更高效，更廣泛，更穩定，更方便。機械手控制系統自動完成整個工藝過程，可以實現智能檢測，自動報警等功能?？梢栽谝欢ǚ秶鷥?nèi)任意組合，以實現車床，加工中心，齒輪成型機，電火花加工機，磨床等設備的自動生產線。

自動化桁架機械手由六個部分組成：結構框架，X軸組件，Y軸組件，Z軸組件，固定裝置和控制柜。

1.結構框架

它主要由圓柱和其他結構部件組成。它的功能是將每個軸提升到一定高度。它主要由鋁型材或焊接零件組成，例如方管，矩形管和圓管；

2. X軸組件，Y軸組件，Z軸組件

這三個運動分量是桁架操縱器的核心分量，其定義規則遵循笛卡爾坐標系。每個軸組件通常由五個零件組成：結構零件，導向零件，傳動零件，傳感器檢測元件和機械限制零件。

1）桁架機器人的結構由鋁型材或方管，矩形管，槽鋼，工字梁和其他結構組成。它的作用是作為導軌，傳動部件和其他組件的安裝基礎，也是桁架機械手的主要負載。經過。

2）導軌常用的導軌結構有直線導軌，V形滾子導軌，U形滾子導軌，方形導軌和燕尾槽等。具體應用需要根據實際工作條件和定位精度來確定。

3）傳動部件通常具有三種類型：電動，氣動和液壓。其中，電氣具有齒條齒輪結構，滾珠絲杠結構，同步帶驅動器，傳統鏈條和鋼絲繩驅動器。

4）傳感器檢測元件通常將兩端的行程開關用作電氣極限。當移動部件移動到兩端的限位開關時，需要鎖定機械裝置以防止其超行程；此外，還有原點傳感器和位置反饋傳感器。

5）機械極限組它的功能是在電氣極限行程之外的剛性極限，通常稱為死極限。

3.治具

根據工件的形狀，尺寸和材料有不同的形式，例如真空抽吸，卡盤夾緊，拾取或針夾插入。

4.控制柜

它等效于桁架操縱器的大腦。通過工業控制器，它收集每個傳感器或按鈕的輸入信號，以向每個執行器發送指令以執行預定的動作。
