技術參數： 直線模組有幾種叫法，線性模組、直角坐標機器人、直線滑臺等，是繼直線導軌、滾珠絲桿直線傳動機構的自動化升級單元?？梢酝ㄟ^各個單元的組合實現負載的直線、曲線運動，是輕負載的自動化更加靈活、定位更加。 直線模組發展至今，已經被廣泛應用到各種各樣的設備當中。為我國的設備制造發展貢獻了不可缺少的功勞，對外成套設備進口的依賴，為熱衷于設備研發和制造的工程師帶來了更多的機會。直線模組當前已普遍運用于測量、激光焊接、激光切割、涂膠機、噴涂機、打孔機、點膠機、小型數控機床、雕銑機、樣本繪圖機、裁床、移載機、分類機、試驗機及適用教育等場所。 就當前廣泛使用的直線模組可分為2類型：同步帶型和滾珠絲杠型。同步帶型直線模組主要組成由： 皮帶、直線導軌、鋁合金型材、聯軸器、馬達、光電開關等。滾珠絲桿型直線模組主要組成由： 滾珠絲桿、直線導軌、鋁合金型材、滾珠絲桿支撐座、聯軸器、馬達、光電開關等。

　　傳動有：齒輪齒條傳動，滾珠絲杠傳動，同步帶傳動，鏈傳動，液壓傳動，氣壓傳動等各種傳動。驅動有：伺服驅動，變頻驅動。應用范圍：數控機床上下料，激光切割機上下料、板材批量板材處理，物料高重復搬運等。

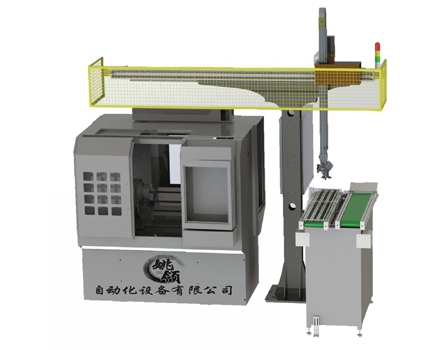

自動化桁架機械手自動化車床機械手又稱之為數控機械手、CNC機械手、機床機械手，啟航自動化專業研發生產各種數控車床自動上下料機械手，機械手自動完成上料、下料、裝夾加工、成品料放置等連續性，完全代替人工操作，令您大幅度節省人工成本，企業競爭力。

桁架結構的機械手通常采用的是龍門式框架，沿直角坐標系移動，適用于大批量生產加工。

近幾年來，機床行業發展迅速，技術水平有了很大的提高，與國外的差距變得越來越小，尤其是加工中心機床開始引用桁架機械手后發展速度飛快。采用桁架機械手輸送的柔性加工自動線，可以大大提高數控企業的生產效率，推動由桁架結構機械手輸送的柔性加工自動線發展。

自動化桁架機械手主要實現機床制造過程的完全自動化，并采用了集成加工技術，適用于生產線的上下料、工件翻轉、工件轉序等。桁架機械手由主體、驅動系統和控制系統三個基本部分組成。按機器人結構分類為直角坐標型，機械手沿二維直角坐標系移動。

主體部分通常采用龍門式結構，由y向橫梁與導軌、z向滑枕、十字滑座、立柱、過渡連接板和基座等部分組成，z向的直線運動皆為交流伺服電動機通過蝸輪減速器驅動齒輪與y向橫梁、z向滑枕上固定的齒條作滾動，驅動移動部件沿導軌快速運動。

移動部件為質量較輕的十字滑座和z向滑枕，滑枕采用由鋁合金拉制的型材。橫梁采用方鋼型材，在橫梁上安裝有導軌和齒條，通過滾輪與導軌接觸，整個機械手都懸掛在其上。

自動化桁架機械手的控制核心通過工業控制器實現。通過控制器對各種輸入(各種傳感器，按鈕等)信號的分析處理，做出一定的邏輯判斷后，對各個輸出元件(繼電器，電機驅動器，指示燈等)下達執行命令，完成X，Y，Z三軸之間的聯合運動，以此實現一整套的全自動作業流程。

在國內的機械加工，目前很多都是使用專機或人工進行機床上下料的方式，但是隨著社會的進步和發展，科技的日益進步，產品更新?lián)Q代加快，專機和人工有很多不足，占地面積大，柔性不夠，生存效率低下，等等已經不能滿足大批量生產的需求。

由于桁架結構的機械手輸送的速度快，加速度大，加減速時間短。當輸送較重的工件時，慣量大，因此，伺服驅動電機要有足夠的驅動和制動的能力，支撐元件也要有足夠的剛度及強度。只有這樣，才能使伺服電機滿足桁架機械手輸送的高響應、高剛度及高精度要求。

在選擇合適伺服電機的情況下，根據物料運動的距離和運行節拍，計算出伺服系統的位移和軌跡，對驅動器PID參數進行動態調整。桁架機械手根據接收到的位移、速度指令，經變化、放大并調整處理后，傳遞給運動單元，通過光纖傳感器對運行狀態進行實時檢測，在高速搬運過程中，運動部件在極短的時間內到達給定的速度，并能在高速行程中瞬間準停，通過高分辯率絕對式編碼器的插補運算，控制機械誤差和測量誤差對運動精度的影響。

由于被輸送的工件不同，質量也不同，因此，桁架機械手有多種規格和系列。在選擇時，根據被輸送工件的質量，加工的節拍來選取。但機械手的手臂，夾持方式，則根據被輸送工件的形狀、結構及機床夾具定夾方式來設計。

在桁架結構機械手上，我們可以發現它更適用于大批量生產加工的產品，在輸送更高要求的產品時，需要更多符合相應條件的配置及方案。對于桁架結構機械手上有任何疑問的，歡迎來咨詢我們專業的桁架機械手研發制造團隊。
